大家使用的頻譜分析儀根本都是超外差式的頻譜分析儀，今日咱們來簡略介紹一下它的作業原理。超外差式頻譜分析儀的簡化原理框圖如下：

     如圖，射頻信號經輸入衰減器后被分紅兩路，別離輸入到高、低兩個波段。而在低波段，頻率為9kHz～2.95GHz的信號被切換到榜首變頻器中的基波混頻器有些（MXR1），得到榜首中頻F1IF（3.9214MHz），F1IF通過第二變頻器得到第二中頻F2IF（321.4MHz）；在高波段，頻率為2.75GHz～22GHz的信號被切換到預選器（YTF），預選后的信號輸入到榜首變頻器中的諧波混頻器有些（MXR2），得到第二中頻F2IF，F2IF經第三變頻器改變得到第三中頻F3IF（21.4MHz）。

     變頻器的作用是將微波信號改換成低頻，關于頻率規模為9kHz～22GHz的寬帶頻譜儀，它的榜首變頻器中包括有兩個混頻器，一個是用于低波段的基波混頻器，另一個是用于高波段的諧波混頻器。變頻器中還包括6dB衰減器、單刀雙擲開關及匹配網絡等。因而，榜首變頻器是寬帶頻譜儀中最要害的微波部件之一。

     第二變頻器首要完結榜首中頻到第二中頻的改換。本振頻率是3.6GHz，它是由600MHz倍頻獲得。

     第三變頻器將第二中頻改換成第三中頻，其本振為300MHz。

     步進增益擴展器對第三中頻信號進行擴展，首要用于參閱電平緩衰減器改變是整機增益的調整。

     對數擴展器是將信號做對數處理，擴展測量顯現動態規模。溝通信號由檢波器轉化成視頻信號，再進行數字量化。通過各種運算得到的測量成果最終會輸出到顯現器上。

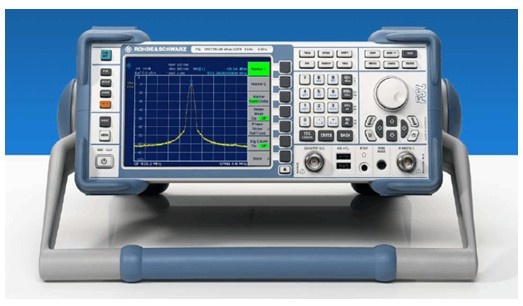

     作為業界搶先的無線測驗儀器供貨商，羅德與施瓦茨公司的頻譜分析儀大家族中有上十個系列高達40余款商品，從經濟型的頻譜分析儀到高端的頻譜分析儀，從手持式的頻譜分析儀到桌上型的頻譜分析儀，包羅萬象。在使用得比較多的6GHz以下的頻譜分析儀中咱們引薦FSL3和FSL6，這是性價比十分高的商品。假如樸實從本錢角度考量，那FSC3和FSC6會是你頻譜分析儀的最好挑選。
